UVP-DUO 的测量原理

通过窄光束传感器，UVP 系统在研究的液体中释放超声波脉冲，这些脉冲被流动的颗粒、固体或气体反射。比较发射和接收的声学信号，由于多普勒效应而发生频率偏移，可以通过在传感器测量轴上的不同距离处评估液体速度。

使用这种技术的仪器，超声波速度分析器 （UVP），可以看作是一种与测速相机技术相结合的声纳。

每个连接的传感器都在自己的轴上测量 1D 速度分布。多个传感器的组合可提供所研究流量的 2D 或 3D 图，由一台 UVP 仪器控制和同步。

由于超声波在大多数液体中传播，因此可以测量透明和不透明的液体流量。

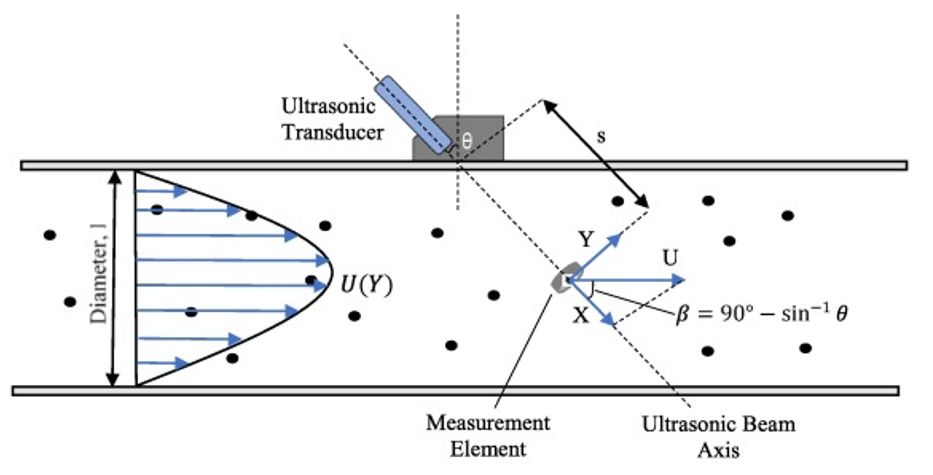

UVP-DUO 原理

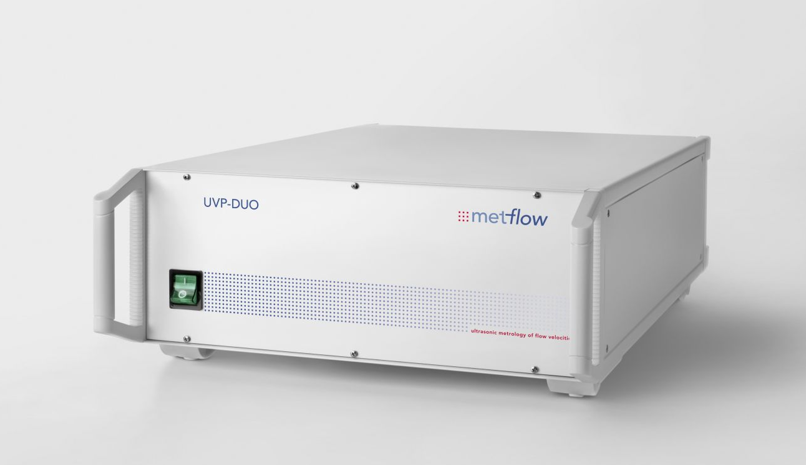

UVP-DUO 轮廓仪

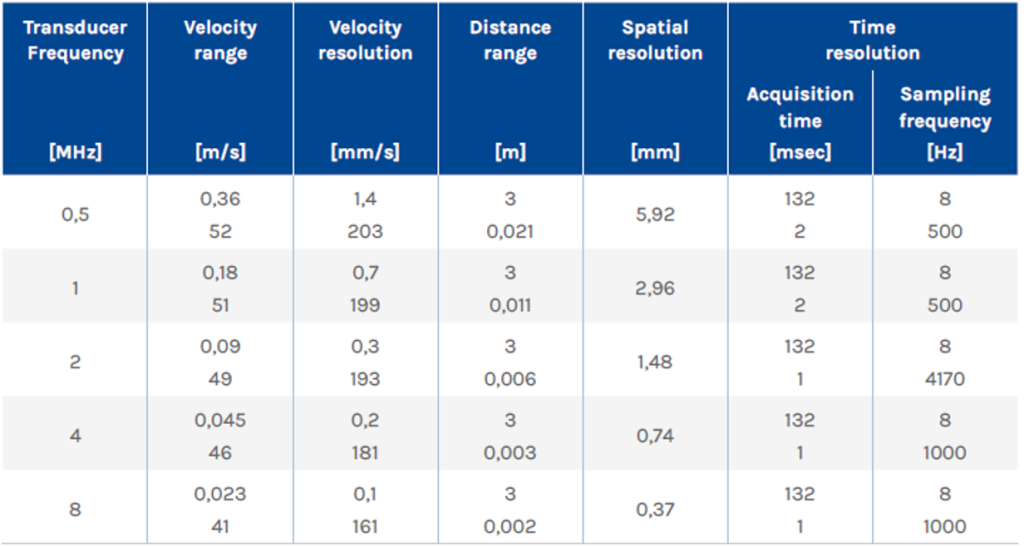

主要优点

• 高速、空间和时间分辨率
• 精度低于 1%
• 宽速度、距离、时间测量范围
• 控制多达 20 个传感器

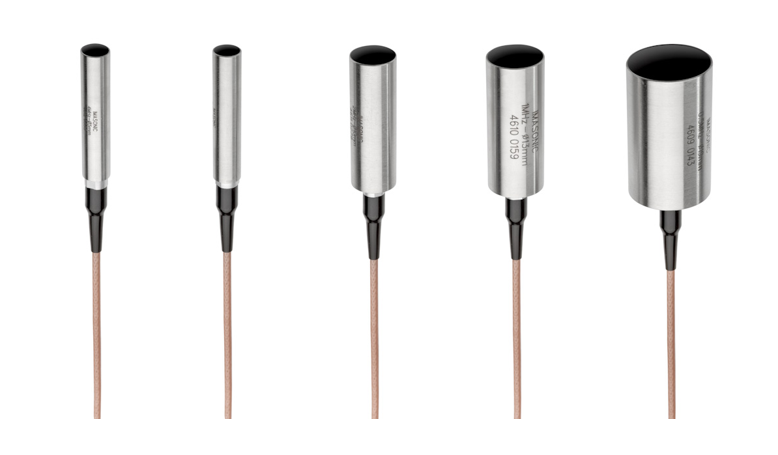

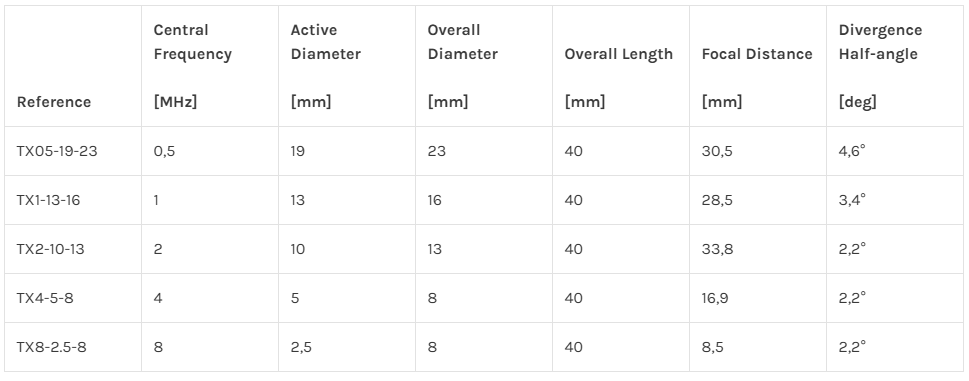

传感器

由于传感器是 UVP 测量链的关键元件，因此自 90 年代初以来，我们一直在优化和改进其设计。

我们提供具有高灵敏度和精确声信号生成能力的高性能传感器，适合大多数应用。

特征

• 高灵敏度
• 精确的声学信号生成，优化空间分辨率
• 紧凑而坚固的不锈钢外壳，具有精确的表面处理
• 高机械和耐压性
• 坚韧且低损耗的屏蔽电缆
• 坚固的电缆连接到传感器主体
• 坚固的标准 BNC 连接器
• 符合 RoHS 规范

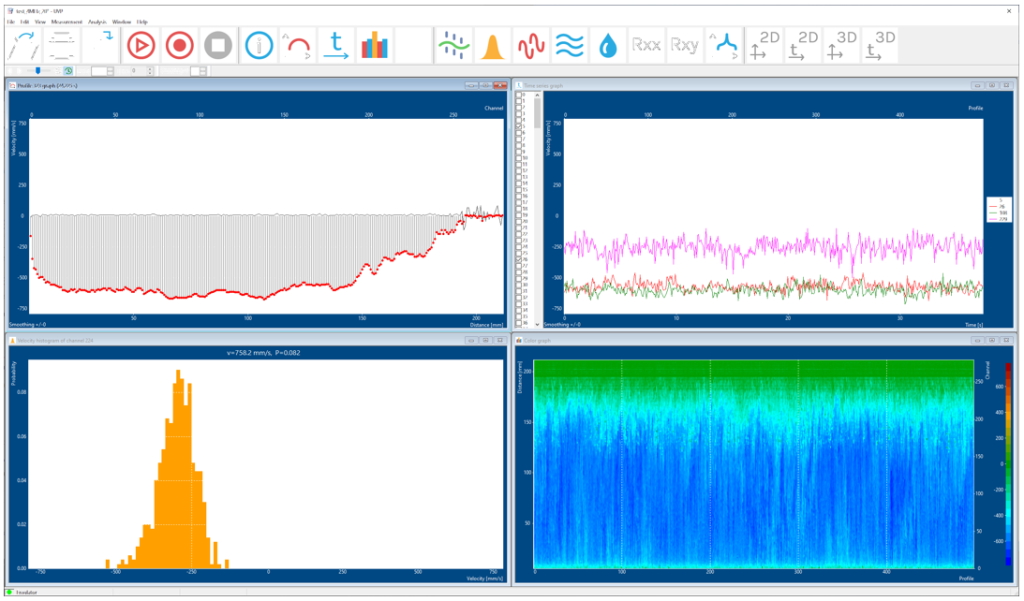

UVP 软件

UVP 软件有两个版本：

• UVP 软件：随我们的 UVP 分析器提供的多许可证 MS Windows 应用程序，嵌入了 UVP 设备控制和数据分析工具。
• UVP ActiveX 库：一组 ActiveX 函数，用于在任何 ActiveX 兼容编程环境（如 MATLAB、LabVIEW、Visual Basic、C++）中通过用户制作的软件控制 UVP 分析器。
