HSpeedDIC

HSpeedDIC 允许对几乎由任何材料制成的部件和结构的形状、位移和应变进行全场、非接触式和三维动态测量。该系统基于数字图像相关技术，专为全场振动分析和高速瞬态事件而设计。这使其成为弹道测试、断裂力学、冲击激励、霍普金森杆测试或冲击测试的理想选择。

动态测量范围

IT 独特地将全场光学测量的高空间分辨率与高时间分辨率相结合。动态范围从静态到超过 100000 Hz，能够测量从微米到米的位移。分辨率通常约为 1 微米和 0.01% 应变。该系统只需更换光学镜头即可用于任何尺寸的物体。各种扩展和应用附件使数字三维相关系统 Q-450 可以在不同的实验中轻松使用。

轻松校准

所有系统参数均由快速 和简单的校准程序;只需将校准板放在 摄像头。达到的校准精度显示在 校准。

应用范围广泛

HSpeedDIC 的灵活设计开辟了广泛的应用范围，从微电子或生物医学材料的微观研究到航空航天、汽车、船舶和铁路部件的大规模测量。

• 先进材料（CFRP、木材、注塑纤维 PE、金属泡沫、橡胶等）

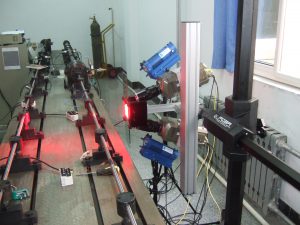

• 冲击和弹道测试
• 霍普金森杆检验
• 材料测试（杨氏模量、泊松比、弹塑性行为）
• 断裂力学
• FEA 验证
• 谐波或瞬态事件

更多功能

• 体积小、结构紧凑，以单个 Pelicase 形式提供
• 可选笔记本电脑控制，提高便携性
• 不同的光源，可实现极短的曝光时间
• 一个软件包，一切
• 以置信度 （误差近似） 提供的所有数据
• 自动、交互式校准程序
• 开放数据格式，实现对数据的完全访问
• 单独定义参考步骤，无需重新处理数据
• 同步记录 8 个通道的模拟数据，最高可达 500 kHz

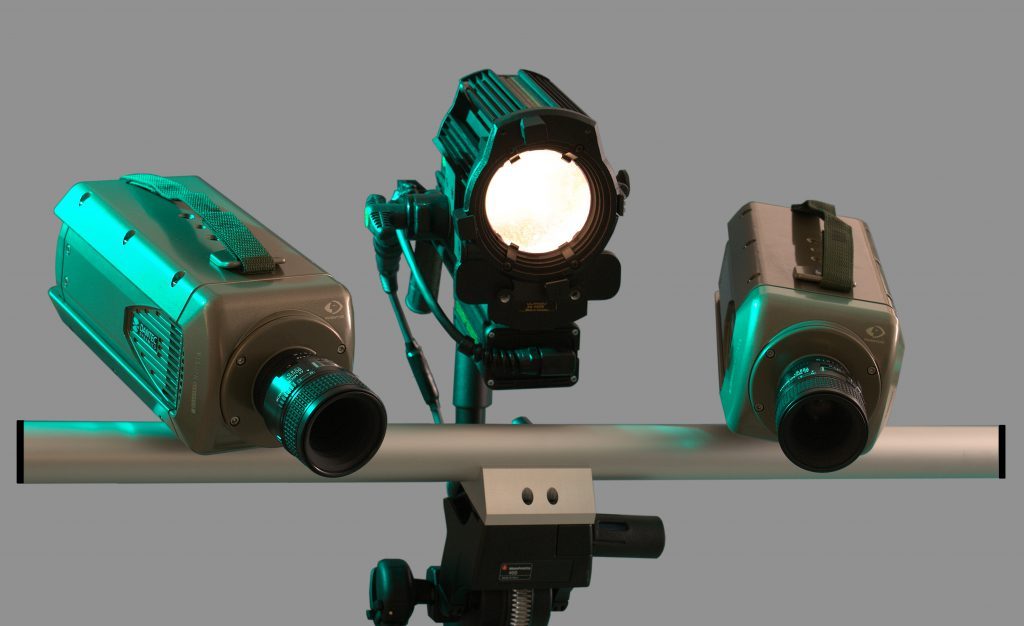

• 不同的高速摄像机 500 – 1000000 帧/秒

下载资料

• 航空航天测试（位移，形变，应力测试）
